型号 | A | 钻孔范围(mm) | B | C |
Model | (mm) | suitable hole size(mm) | (mm) | (mm) |
HP-5 | 4.5 | 4.6~5 | 6.7 | 5.7 |
HP-6 | 5.7 | 5.9~6.2 | 7.8 | 6.7 |
HP-8 | 7.8 | 7.9~8.1 | 10.5 | 8.1 |
HP-10 | 9.5 | 9.7~11.1 | 13.3 | 10.7 |
HP-13 | 12.5 | 12.8~13.5 | 17 | 10.5 |
HP-16 | 15.7 | 15.8~17 | 20 | 10.9 |
HP-19 | 18.7 | 18.9~20 | 23.3 | 10.7 |
HP-22 | 21.3 | 21.4~22.6 | 25.6 | 11.7 |
HP-25 | 24.5 | 24.7~25.7 | 28.5 | 12 |
HP-30 | 29.6 | 29.7~31 | 34.7 | 11.8 |
HP-38 | 37.6 | 37.7~38.3 | 42 | 10.7 |
HP-45 | 43.6 | 43.7~45.5 | 49.7 | 11 |
HP-50 | 48.9 | 49~50.5 | 55 | 11 |

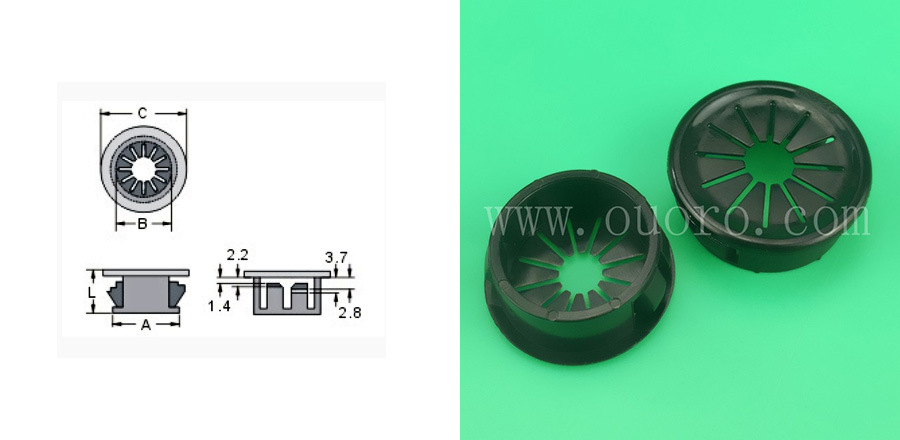

型号 | A | 开孔范围 | B 最大孔径 | C | L |
Model | (mm) | suitable hole size(mm) | Maximum hole size(mm) | (mm) | (mm) |
OSB-10 | 8.7 | 8.1~10.35 | 6.6 | 12 | 9.55 |
OSB-13 | 12.68 | 12.68~14.15 | 10 | 15.71 | 10.37 |
OSB-16 | 15.62 | 15.12~16.77 | 11.91 | 18.63 | 10.42 |
OSB-19 | 18.72 | 18.22~20.16 | 13.12 | 21.81 | 10.35 |
OSB-22 | 21.39 | 20.89~22.96 | 16.62 | 24.72 | 10.35 |

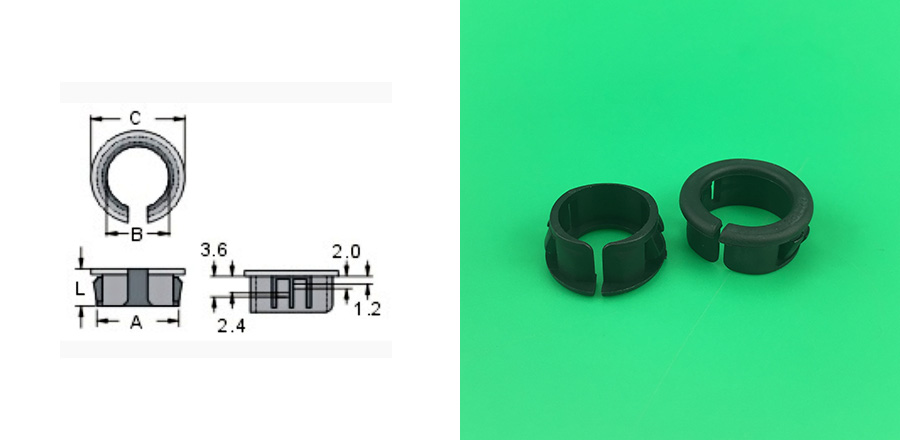

型号 | A | 开孔范围 | B 最大孔径 | C | L |
Model | (mm) | suitable hole size(mm) | Maximum hole size(mm) | (mm) | (mm) |
RSB-16 | 15.83 | 15.93~16.84 | 11 | 20.47 | 10.61 |
RSB-19 | 18.8 | 18.9~19.8 | 11.6 | 24.04 | 10.11 |
RSB-21 | 20.67 | 20.7~21.9 | 11.7 | 24.37 | 10.28 |
RSB-22 | 21.73 | 21.8~22.74 | 13.3 | 25.37 | 11.59 |
RSB-25 | 24.71 | 24.8~25.7 | 19.4 | 28.86 | 11.52 |
RSB-28 | 27.68 | 27.72~28.78 | 21.4 | 31.35 | 11.6 |

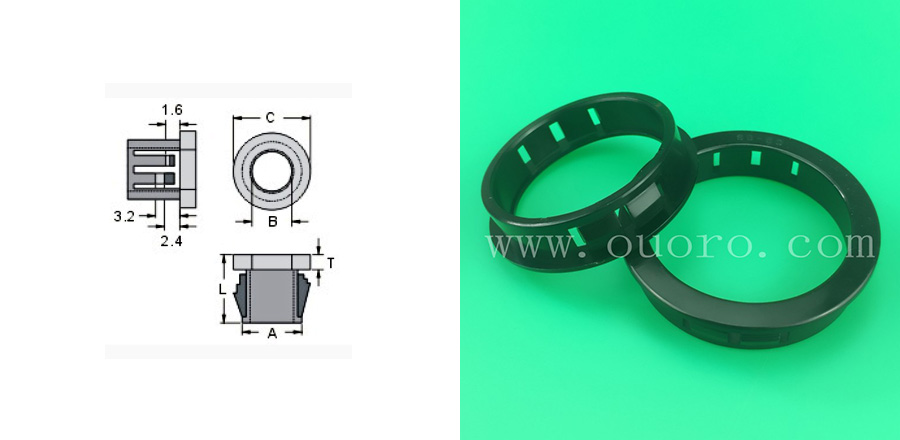

型号 | A | 开孔范围 | B 最大孔径 | C | L | T |
Model | (mm) | suitable hole size(mm) | Maximum hole size(mm) | (mm) | (mm) | (mm) |
SB-8 | 7.8 | 7.9~8.2 | 6.4 | 9.5 | 8.1 | 1.5 |
SB-10 | 9.5 | 9.6~10.2 | 6.5 | 12 | 10.6 | 1.5 |
SB-11 | 10.86 | 10.9~12 | 8.39 | 13.63 | 10.08 | 1.47 |
SB-13 | 12.8 | 12.9~13.9 | 9.4 | 14.7 | 10.52 | 1.51 |
SB-16 | 15.9 | 16~17.2 | 12.7 | 18.7 | 10.3 | 1.5 |
SB-19 | 18.85 | 18.9~19.5 | 14.4 | 21.8 | 10.36 | 1.53 |
SB-22 | 21.58 | 21.7~22.74 | 17.5 | 24 | 11.64 | 1.55 |
SB-25/26 | 25.5 | 25.6~26.4 | 19.4 | 28.38 | 11.45 | 1.46 |
SB-30 | 29.82 | 30~30.6 | 24.43 | 33.58 | 11.36 | 1.45 |
SB-38 | 37.68 | 37.8~38.5 | 29.8 | 41.48 | 11.47 | 1.63 |
SB-45 | 44.02 | 44.1~45.34 | 37.35 | 48.79 | 11.35 | 1.63 |
SB-50 | 49.25 | 49.3~50.6 | 41.74 | 53.88 | 11.52 | 1.52 |
